易肽 双柱离子源套件
色谱配件货号 OSIE0005

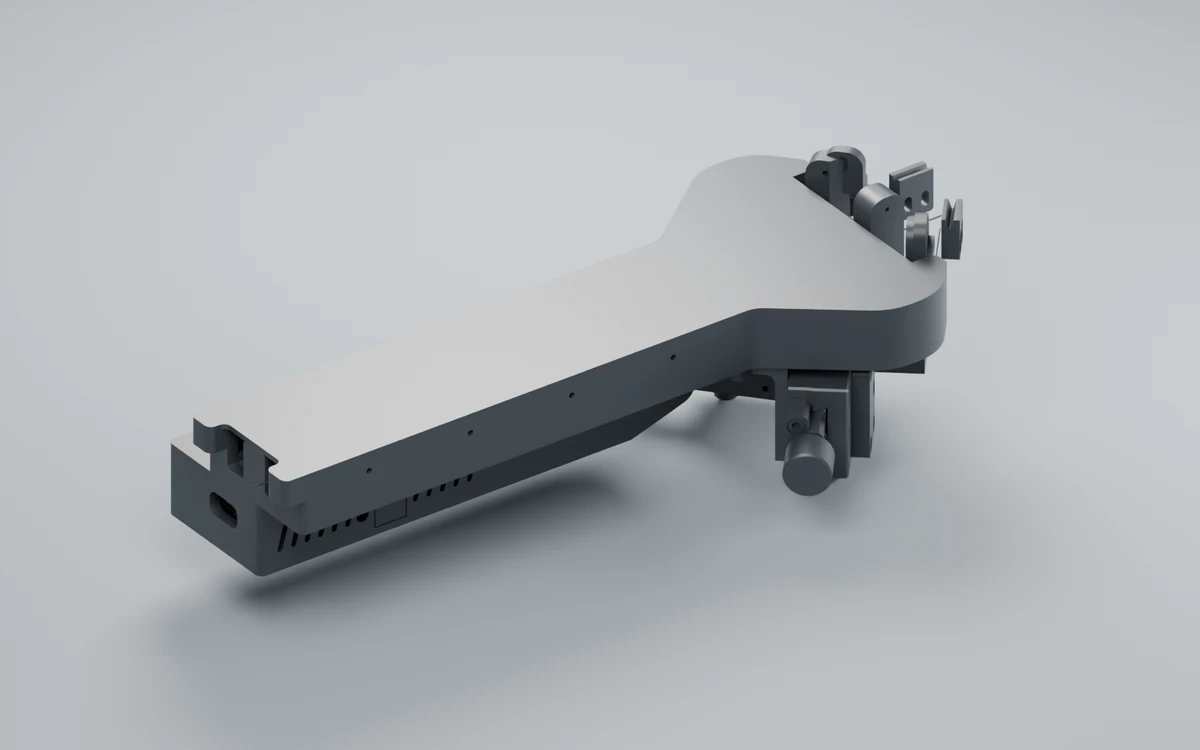

易肽 双柱离子源套件

易算生物 中国

面向 8 min 短梯度分析的双柱交替运行与温控

易肽 双柱离子源套件兼容双色谱柱配置，配合匹配的液相阀路、泵及高压触发组件，在一根柱分析时安排另一根柱清洗、平衡和上样。Astral Zoom、8 min 梯度的双喷系统应用测试展示了超过 9,000 种蛋白鉴定、CV <10% 及两个月自制色谱柱持续运行记录。性能结果需结合样品、柱配置、采集与数据处理方法解读。

核心特点Highlights
  1. 01 上样体积 <1 μL、相同 8 min 分析梯度下，总周期由单喷 13–14 min 缩短至双喷 8.5 min/样本。
  2. 02 Astral Zoom 应用测试：鉴定 >9,000 种蛋白，CV <10%；具体统计口径与实验条件见应用数据。
  3. 03 自制色谱柱连续两个月未更换，133 次 QC 蛋白鉴定数为 9,179–9,868。
  4. 04 双喷系统日通量方案对比为 80→180 SPD；8 min 梯度口径与 8.5 min 完整周期分别说明。

适用范围：具有双柱交替运行需求的纳流 LC-MS 系统；选型时需核对液相阀配置、泵路、离子源接口、喷针位置及高压触发兼容性。

技术参数：产品型号：OSIE0005；产品名称：易肽 双柱离子源套件；柱配置：双色谱柱兼容；系统配置：双柱交替运行需匹配液相阀路、泵及触发组件；控温范围：室温～95°C；额定功率：50 W；供电电压：12 V；安装尺寸：按交付实物及安装图确认

应用测试条件：Astral Zoom · 8 min 梯度 · 自制色谱柱。以下结果来自完整双喷系统，温控模块、液相阀路、泵路、高压触发及采集方法共同影响运行表现。

相同 8 分钟分析梯度，减少样本间等待

在上样体积小于 1 μL 的对比条件下，单喷系统依次完成各步骤，总周期为 13–14 min/样本；双喷系统通过两根柱交替上样与分析，将总周期缩短至 8.5 min/样本。

运行方式分析梯度完整周期流程安排
单喷依次上样8 min13–14 min/样本上样、分析、清洗和平衡依次进行
双喷切换上样8 min8.5 min/样本一柱分析时，另一柱完成清洗、平衡和上样

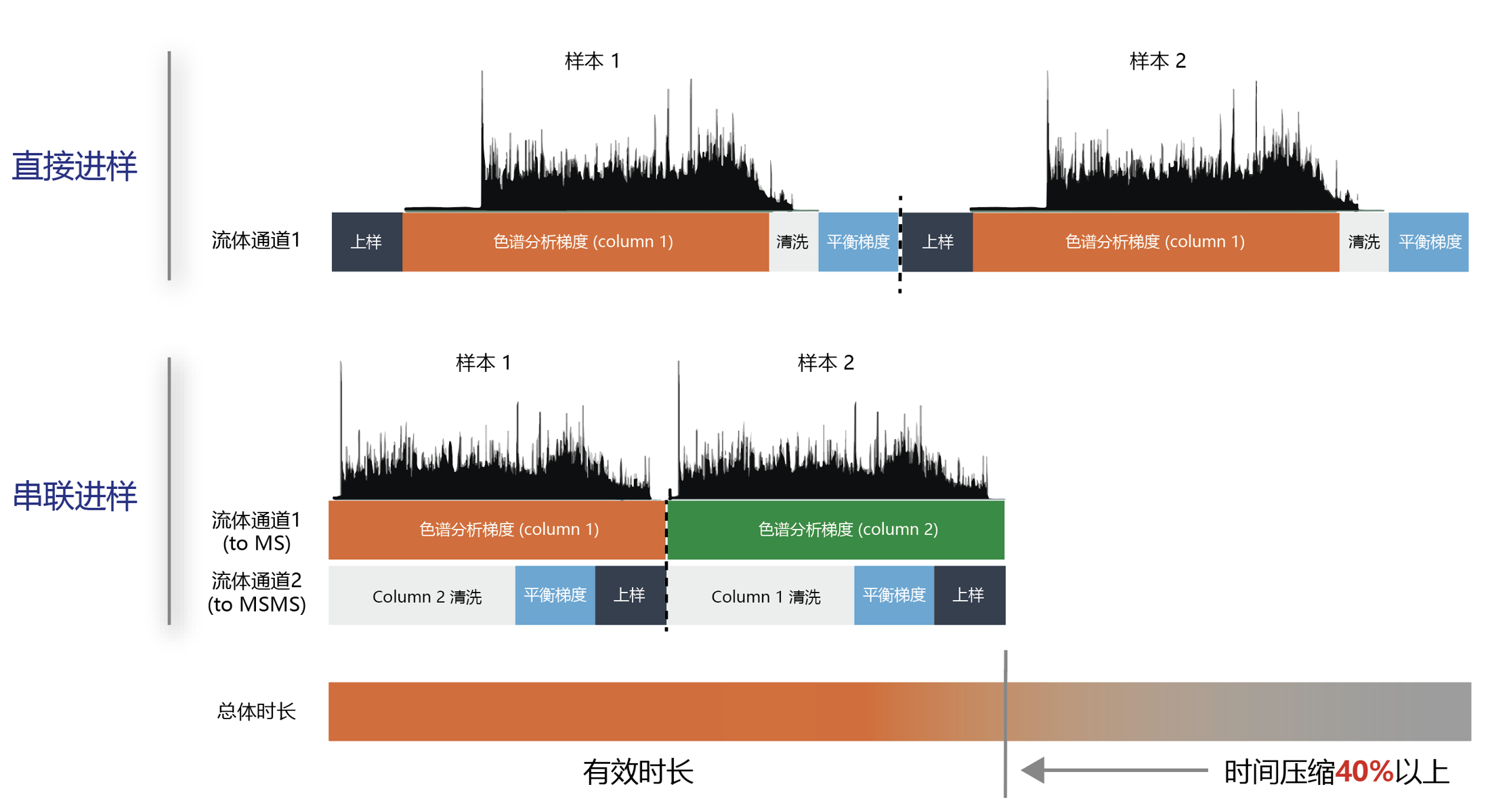

单喷依次上样与双喷交替运行时序示意。图中“时间压缩40%以上”为示意口径；按13–14 min与8.5 min两组周期计算，缩短幅度约为35%–39%。
单喷依次上样与双喷交替运行时序示意。图中“时间压缩40%以上”为示意口径；按13–14 min与8.5 min两组周期计算，缩短幅度约为35%–39%。

80 SPD → 180 SPD

日通量方案对比为 80 SPD → 180 SPD，SPD 表示每日样本数。该数值对比对应约 2.25 倍日通量；系统已用于实验室日常运行。

梯度时间与完整周期分别计算

仅按 8 min 梯度、24小时连续采集折算为 180 次/天；按 8.5 min 完整周期折算约为 169 次/天，尚未计入维护停机。两者不能作为同一总周期的等价表述。

两个月持续运行与蛋白鉴定表现

自制色谱柱在连续两个月的实验室运行期间未更换。QC 记录覆盖 2026-07-06 至 2026-09-08，共 133 次检测、58 个记录日期。两张原始 QC 图分别以折线和柱形展示同一组蛋白鉴定数。

QC 检测
133 次
蛋白鉴定数范围
9,179–9,868
平均蛋白鉴定数
9,531

133 次 QC 蛋白鉴定数

按日期从早到晚排列；折线与柱形使用完全相同的 133 条记录。图形中的检测序号用于区分记录，不代表不同实验组。

查看逐条 QC 记录与下载数据
下载完整 CSV
记录日期时间蛋白鉴定数

>9,000 种蛋白与 CV <10%

Astral Zoom、8 min 梯度的双喷应用测试汇总为鉴定超过 9,000 种蛋白、CV <10%。下图保留各检测的蛋白组鉴定及跨检测覆盖分类。

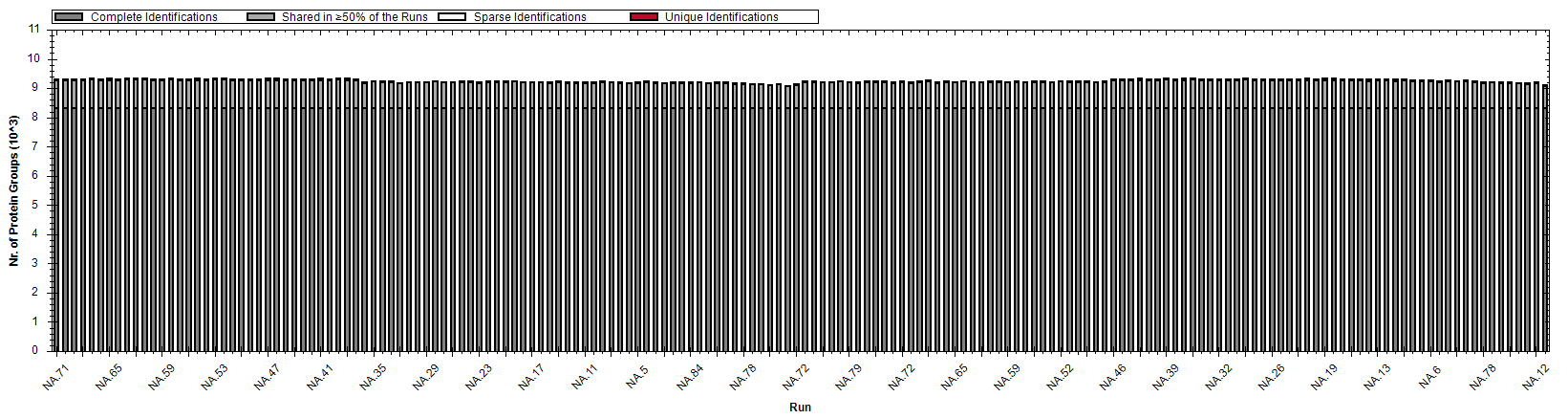

蛋白组鉴定结果：图例区分完整鉴定、至少50%检测中共享、稀疏鉴定与特有鉴定；纵轴单位为千个蛋白组。
蛋白组鉴定结果：图例区分完整鉴定、至少50%检测中共享、稀疏鉴定与特有鉴定；纵轴单位为千个蛋白组。

CV <10% 为应用测试汇总指标；该汇总未附计算对象、重复数和汇总方式。133 次 QC 的蛋白鉴定数量不是蛋白定量值，不能用鉴定数波动替代定量 CV，也不将上述结果作为所有样品的保证值。

稳定性与清洗安排

交替运行可为另一根柱安排清洗、平衡和上样。较充分的清洗、较少的残留是长期运行稳定性的一种可能解释；鉴定数曲线本身不能单独证明残留降低，仍需空白及残留测试验证。

双喷流路与交替清洗

单柱工作流程将上样、分析、清洗和平衡依次排列。双柱工作流程把一根柱的分析与另一根柱的准备过程重叠，在切换时保持采集、阀状态与喷雾触发一致。

液相色谱基本流程：流动相、泵、进样、色谱柱、检测及废液。
液相色谱基本流程：流动相、泵、进样、色谱柱、检测及废液。

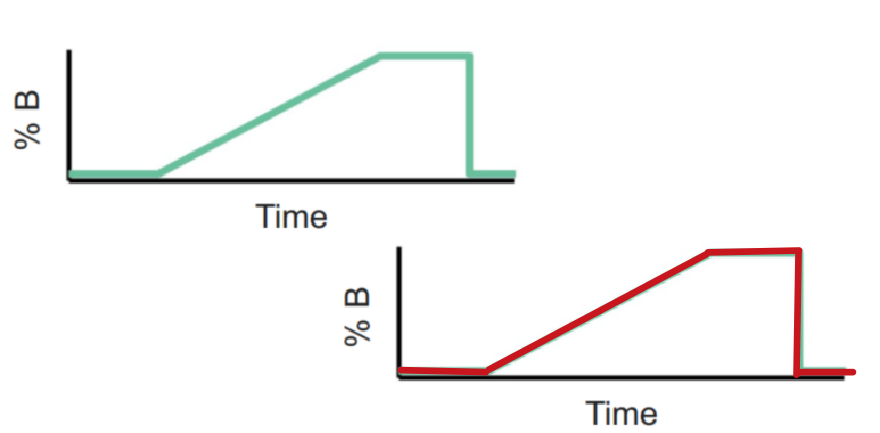

两路梯度与清洗时序示意：分析与另一柱的准备操作在时间上重叠。
两路梯度与清洗时序示意：分析与另一柱的准备操作在时间上重叠。

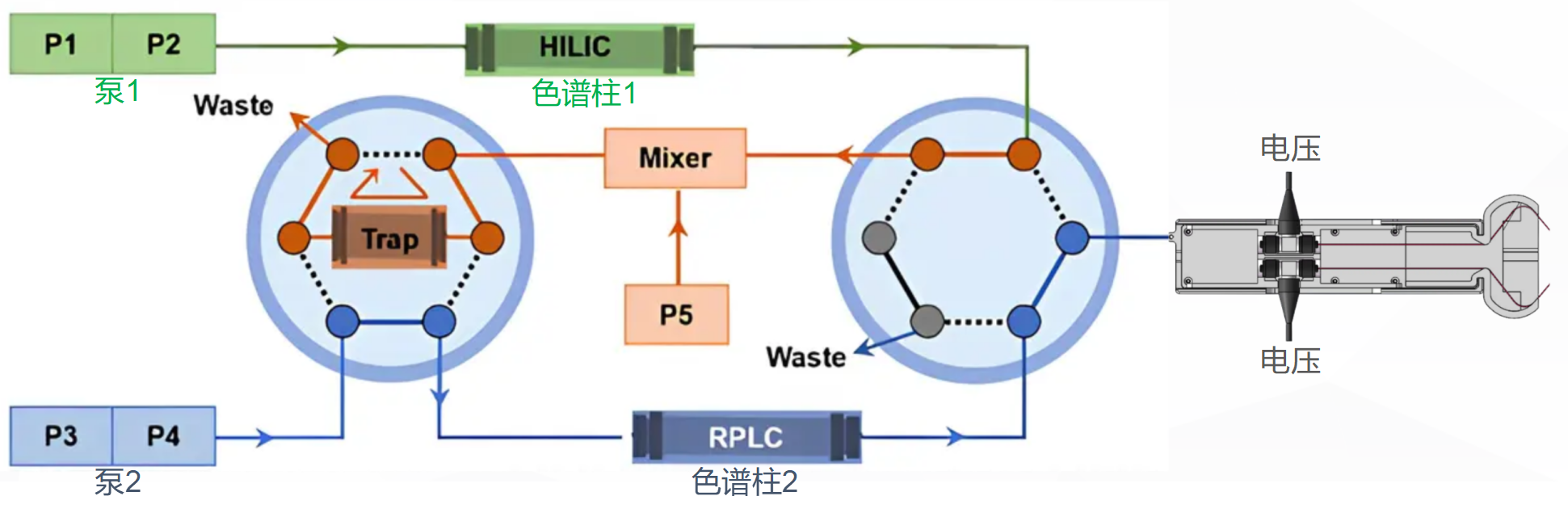

双泵、双阀与两路喷雾的流路示意。HILIC/RPLC 为图中的通道示例；实际柱类型及接线按所用分析方法与配置确定。
双泵、双阀与两路喷雾的流路示意。HILIC/RPLC 为图中的通道示例；实际柱类型及接线按所用分析方法与配置确定。

色谱柱、流速与日通量参考

梯形清洗程序先提高 B 相比例，再维持高 B 相冲洗，随后回到初始条件。下列通量分别对应不同柱规格与流速，不作为 OSIE0005 在统一方法条件下的横向实测结果。

色谱柱规格流速（μL/min）通量（样本/天）
PepMap，75 μm × 75 cm0.25018
Acclaim PepMap，75 μm × 15 cm0.500100
PepMap Neo，150 μm × 15 cm1.6180
PepMap，1 mm × 5 cm50120
PepMap，1 mm × 15 cm100277
查看梯形清洗及通量原图

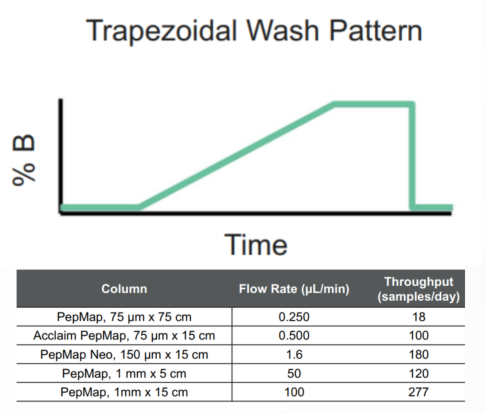

梯形清洗程序及不同色谱柱的流速、通量参考。
梯形清洗程序及不同色谱柱的流速、通量参考。

实验室安装与双喷位置

装置已用于实验室日常运行。以下实拍展示柱温箱与液相系统、离子源及双喷针位置的连接关系；图中的液相系统和质谱仪不属于柱温箱本体。

柱温箱与双喷组件前侧实拍。
柱温箱与双喷组件前侧实拍。

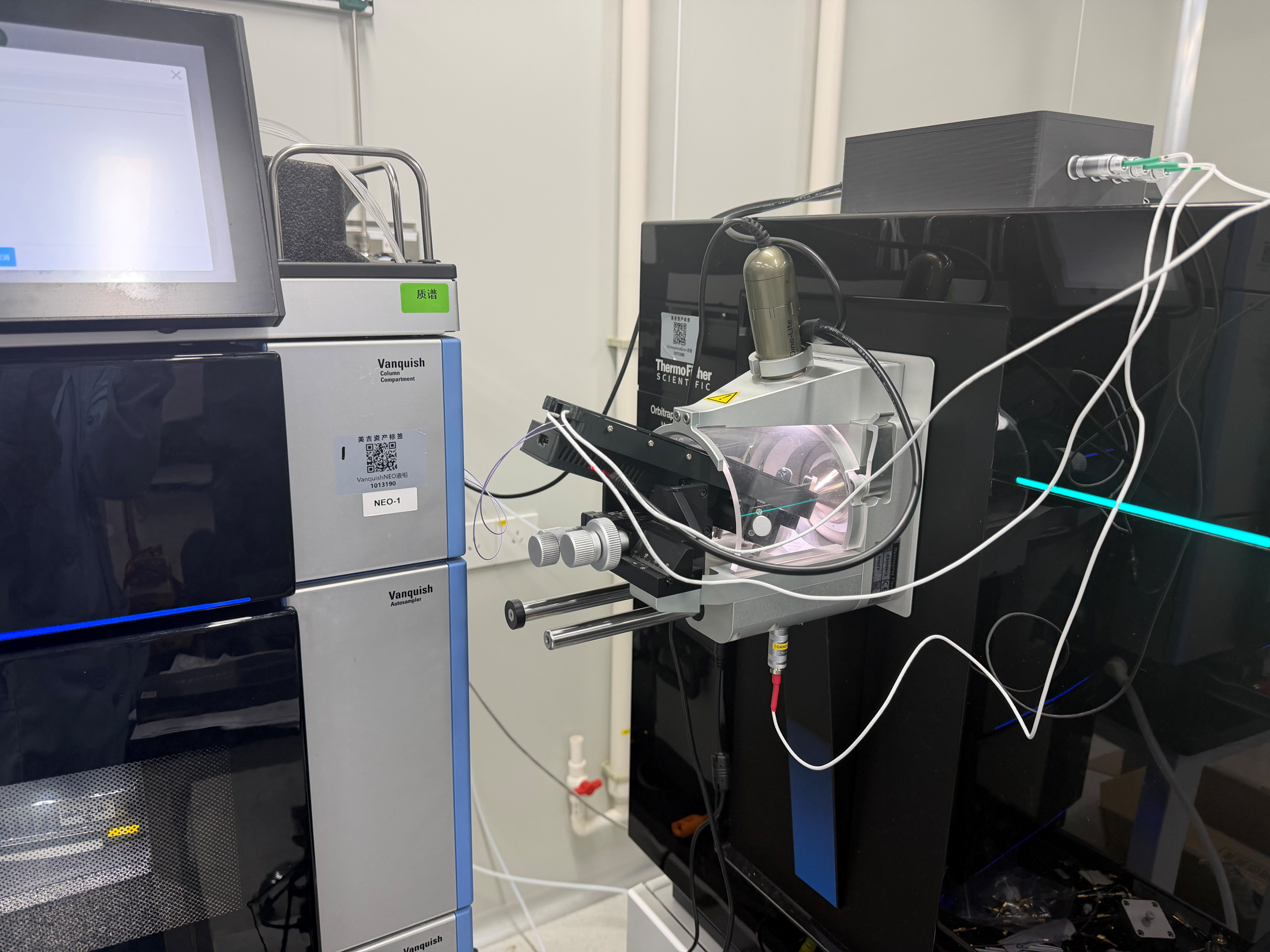

液相与质谱联用系统实景。
液相与质谱联用系统实景。

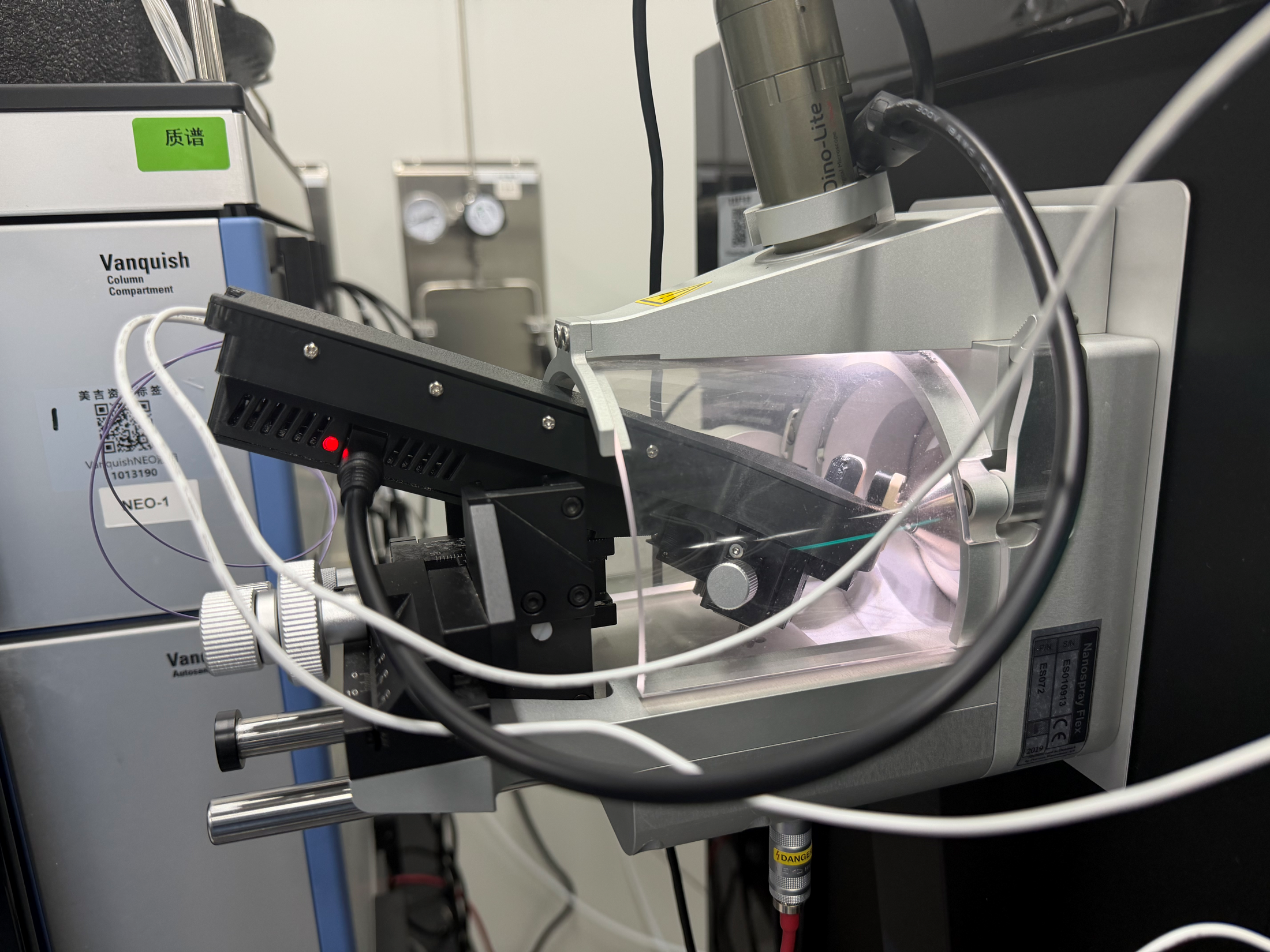

柱温箱、管线及离子源侧面连接。
柱温箱、管线及离子源侧面连接。

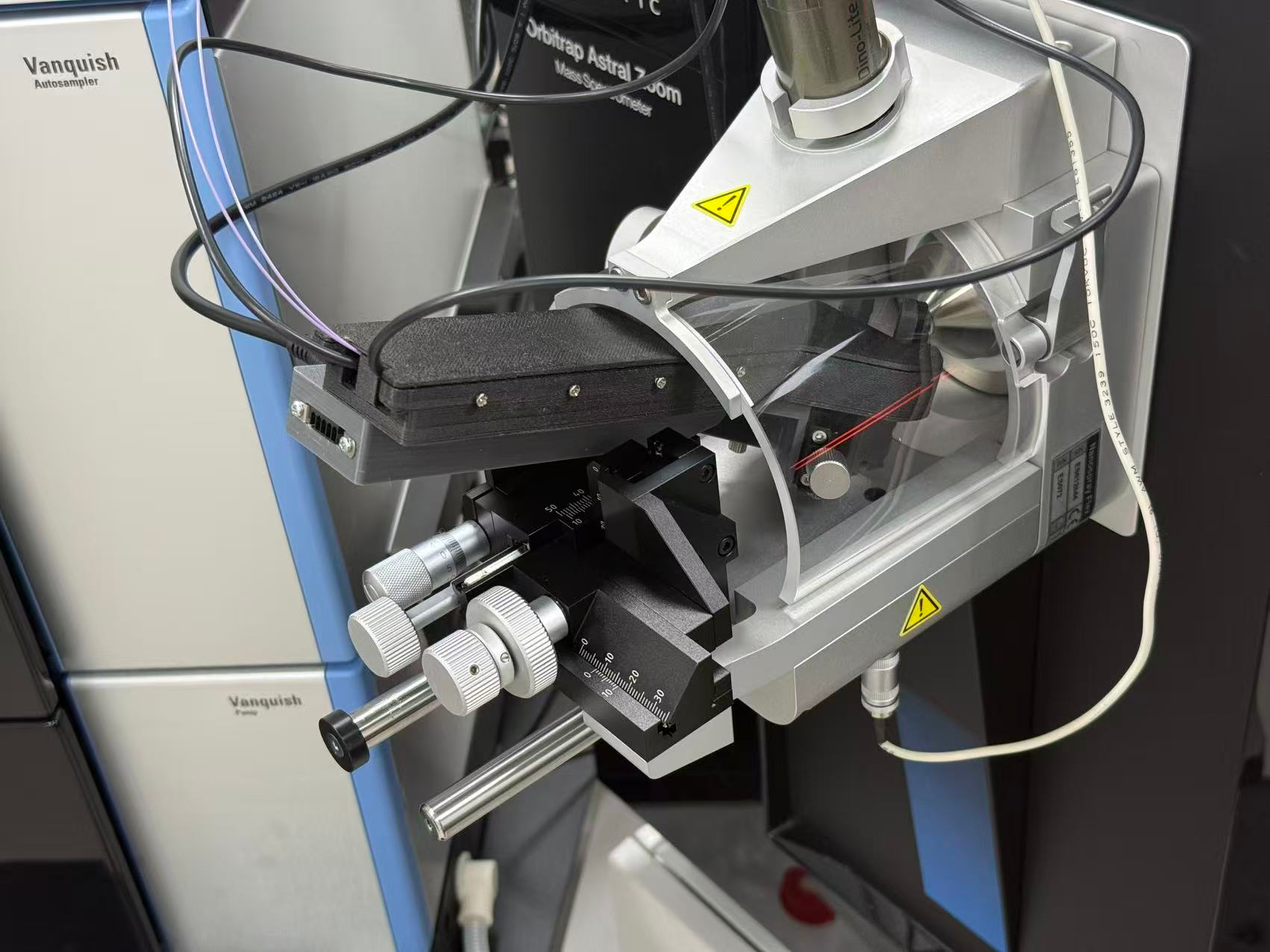

双喷组件安装细节。
双喷组件安装细节。

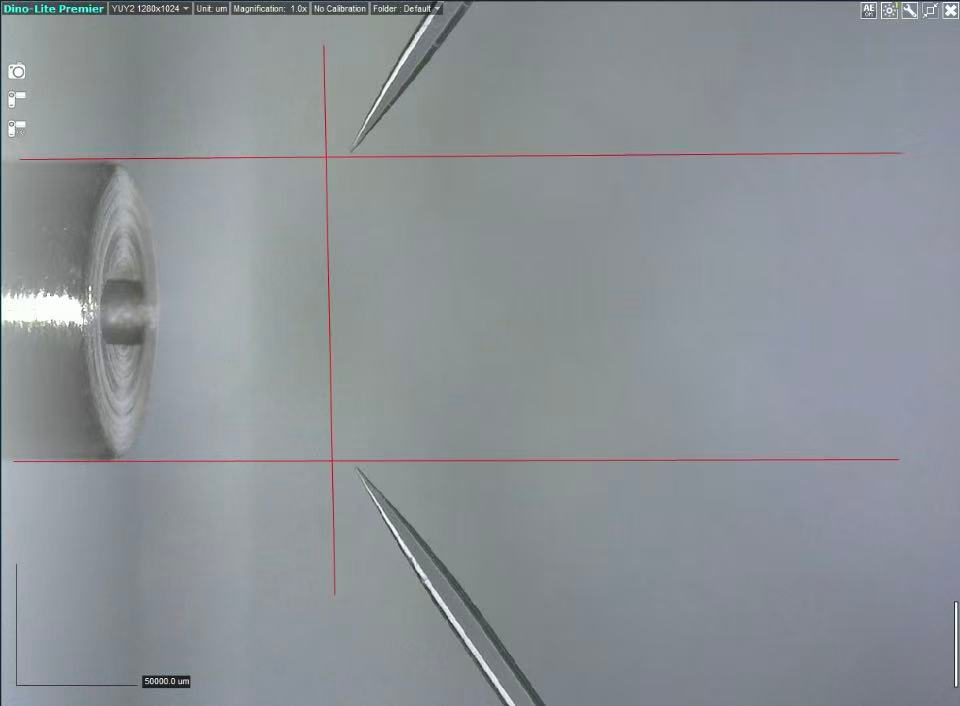

两根喷针与质谱入口的相对位置实拍。
两根喷针与质谱入口的相对位置实拍。

三种液相配置的准备要求

本双喷方案采用双阀触发。标准单阀柱温箱与 Tandem 双阀配置需要区分，不能仅更换柱温模块而省略阀路和触发匹配。

现有系统已有条件准备要求
已配置 Tandem 的液相双阀及相应泵路已具备沿用匹配的液相配置；核对双喷接口及触发条件
带柱温箱的 Vanquish Neo已有柱温箱另配阀及一套独立泵
不带柱温箱的 Vanquish Neo没有柱温箱另配柱温箱、阀及一套独立泵
查看 Vanquish Neo 阀位置示意

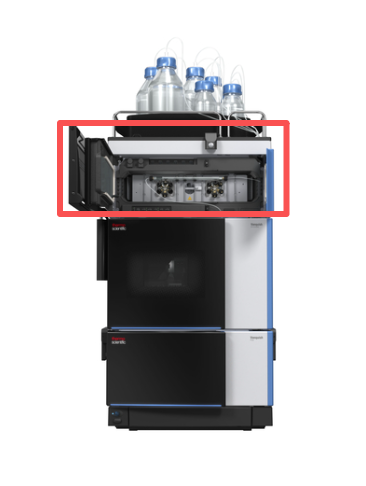

Vanquish Neo 柱温箱与阀区域位置示意。
Vanquish Neo 柱温箱与阀区域位置示意。

套件组成与另配项目

项目数量或范围用途与准备
柱温模块1套双色谱柱安装与温控
高压电路触发模块1套两路喷雾切换的触发配套
触发线按套件配置传递触发信号
直流电源按套件配置为配套模块供电
高压线3根1根质谱高压输入、2根喷雾高压输出
液相输出用 Viper 管线另配2根从 Thermo 采购适合长度的管线
色谱柱另配按分析方法选择规格

Tandem 配置的“无需增加液相部件”指现有双阀及泵路已满足所述方案；安装前仍需核对控制接口、触发条件、管线长度及色谱柱配置。液相阀、独立泵、质谱仪不应被误认为全部包含在 OSIE0005 套件内。

阀件参考信息
备件号名称技术描述历史价格记录
6250.1520VALVE 2P-6PLOW-DISP, 150 MPA, BIO, VN-C39,847.00（币种未标注）

此价格为技术资料中的历史参考记录，不是当前报价；实际型号匹配、供货与价格以供应商确认为准。

阀件参考条目：备件号6250.1520，含150 MPa标注。
阀件参考条目：备件号6250.1520，含150 MPa标注。

专利申请记录

1 项专利申请，实质审查阶段（截至 2026 年 9 月技术资料记录）。实质审查阶段不等同于已获授权。

应用测试与配置资料

测试平台为 Astral Zoom，分析梯度为 8 min。QC 记录区间为 2026-07-06 至 2026-09-08；技术资料版本为 2026 年 9 月。

下载双喷系统应用与配置资料 PDF下载 QC 数据 CSV
